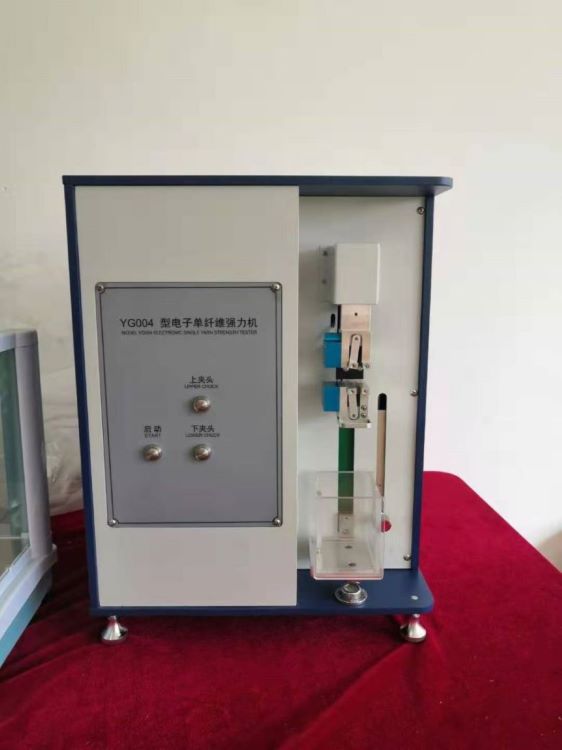

YG004單纖維氣動夾持強力機
信息來源：中纖儀器 | 發布日期：
2019-08-22 12:22
| 瀏覽量
次
一用于測定單根纖維的斷裂強力、斷裂伸長率、斷裂強度、斷裂時間，打印測試數據和統計結果，并且在電腦上實時顯示應力應變曲線。
【性能符合】
GB 9997-88 化學纖維單纖維斷裂強力和斷裂伸長的測定
GB/T 14337-2008 化學纖維 短纖維拉伸性能試驗方法
二、結構原理
儀器的測試原理為等速伸長（CRE）。儀器由主機、計算機、打印機及空氣壓縮四部份組成。力傳感器測強力，光柵編碼器測伸長。WindowsXP操作系統，液晶顯示器顯示數據和強伸曲線。
三、產品特色
1、測試精度高：采用美國技術生產的高精度傳感器，并用軟件分成三檔（25、50、100cN）。
2、性能可靠、穩定、故障率低；選用進口驅動器調速及國際先進技術的稀土電機。
3、調速范圍寬、精度高：0.2~200mm/min，調速比達1000倍, 精度±2%, 比國家一級強力機要求±5%的精度高。
4、夾持方式方便可靠；采用氣動夾持，夾持力恒定，用軟、硬夾片配合，防止打滑，夾傷試樣，避免手工夾持時，過緊夾傷試樣，過松打滑，影響數據的正確。
5、功能強大，易升級；不僅可以進行斷裂—伸長測試，還可定強力、定伸長測試，可根據用戶特殊要求，編制軟件達到特殊要求。
四、 主要技術指標
【技術參數】
1.測試范圍 0-200cN 0-500cN (定制)
2. 測試精度 0.1cN
3. 夾持距離 10~60(mm)(無級可調)
4. 位置精度 0.01mm
5. 拉伸速度 2~150(mm/min)
6. 夾持器夾緊纖維方式 氣動
7. 外形尺寸(LxWxH) 350x340x430 ( mm)
8. .電壓 220V 50HZ

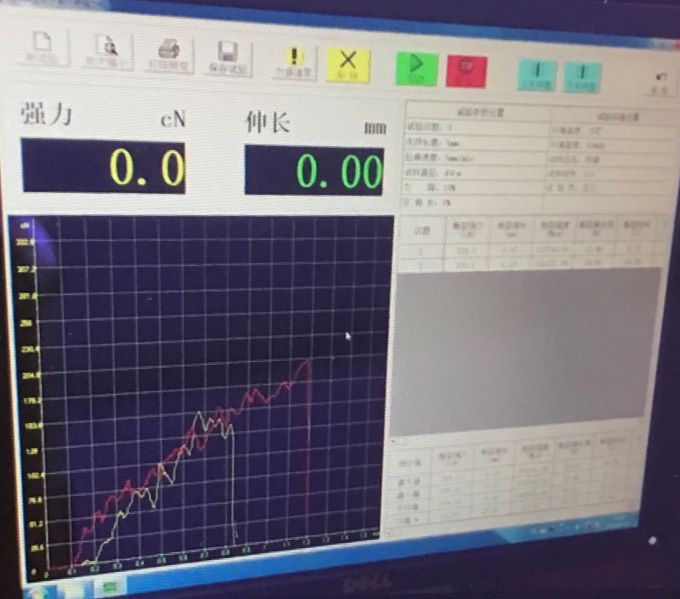

操作軟件界面
